Тепловые насосы воздух–вода: принципы работы, особенности, преимущества и применение в домашних системах отопления

Современные тенденции в строительстве и жилищно-коммунальном хозяйстве ориентированы на энергоэффективность, снижение эксплуатационных расходов и минимизацию воздействия на окружающую среду. Одной из технологий, которые соответствуют этим задачам, являются тепловые насосы воздух–вода — устройства, использующие энергию воздуха для нагрева воды и отопления помещений.

Эта технология активно развивается и становится всё более востребованной как в индивидуальном жилищном строительстве, так и в малоэтажных домах и коттеджах. Одним из направлений, получивших широкое распространение, стало применение электрических тепловых насосов Aquaviva, созданных для эффективного и экологически чистого нагрева воды в домашних условиях.

Что представляет собой тепловой насос воздух–вода

Тепловой насос — это устройство, которое переносит тепловую энергию из одного источника в другой. Принцип его работы основан на термодинамическом цикле, аналогичном работе бытового кондиционера или холодильника, только с противоположным эффектом: вместо отвода тепла насос его передаёт в систему отопления.

Модель воздух–вода забирает тепло из окружающего воздуха, даже при низких температурах, и передаёт его воде, которая используется для отопления помещений или нагрева воды в системе горячего водоснабжения.

Таким образом, насос не вырабатывает тепло, а перемещает его — это и обеспечивает высокую эффективность при низком энергопотреблении.

Принцип работы

Работа теплового насоса воздух–вода строится на цикле компрессии и расширения хладагента, который проходит несколько стадий:

1. Испарение.
   Хладагент, находящийся под низким давлением, проходит через испаритель. Проходящий через него поток наружного воздуха передаёт хладагенту тепловую энергию. Даже при отрицательных температурах наружного воздуха его тепла достаточно для испарения хладагента.

2. Сжатие.
   В компрессоре газообразный хладагент сжимается, что повышает его температуру и давление.

3. Конденсация.
   Нагретый газ поступает в конденсатор, где отдаёт тепло теплоносителю (воде), циркулирующей в системе отопления или водоснабжения.

4. Дросселирование.
   После передачи тепла хладагент поступает в расширительный клапан, где давление резко падает, и он вновь переходит в жидкое состояние. Цикл повторяется.

В результате на каждый киловатт электроэнергии, затраченной на работу компрессора и вентилятора, насос вырабатывает от 3 до 5 киловатт тепловой энергии.

Энергоэффективность и коэффициент производительности (COP)

Эффективность теплового насоса определяется коэффициентом преобразования (COP) — отношением вырабатываемого тепла к потребляемой электроэнергии.

Например, если COP = 4, это означает, что устройство производит 4 кВт тепловой энергии, потребляя всего 1 кВт электричества.

Типичные значения COP для систем воздух–вода:

• при +7 °C наружного воздуха — от 3,5 до 5,0;

• при 0 °C — около 3,0;

• при -10 °C — от 2,0 до 2,5.

Хотя эффективность снижается при сильных морозах, современные технологии (например, инверторные компрессоры и адаптивные системы управления, используемые в тепловых насосах Aquaviva) позволяют поддерживать стабильную работу даже при температуре наружного воздуха до -15 °C.

Конструкция теплового насоса воздух–вода

Типичная система состоит из следующих основных компонентов:

1. Компрессор. Сердце установки, создающее необходимое давление в контуре хладагента.

2. Испаритель. Теплообменник, где происходит поглощение тепла из воздуха.

3. Конденсатор. Теплообменник, передающий энергию теплоносителю (воде).

4. Расширительный клапан. Устройство, снижающее давление хладагента перед циклом испарения.

5. Вентилятор. Обеспечивает циркуляцию воздуха через испаритель.

6. Система управления. Электронный блок, контролирующий температуру, давление и режимы работы.

Многие современные модели, включая насосы Aquaviva, оснащаются инверторными двигателями, которые позволяют регулировать мощность в зависимости от текущей потребности, обеспечивая плавный запуск и минимизируя энергопотери.

Виды тепловых насосов воздух–вода

Существуют два основных конструктивных варианта:

1. Моно-блок (моноблочные системы)

Все элементы теплового насоса размещаются в одном корпусе, который устанавливается на улице. Внутри дома располагается лишь система управления и контур отопления.
Преимущества:

• простота монтажа;

• компактность;

• отсутствие необходимости в хладагентных соединениях на месте установки.

2. Сплит-система

В этом случае компрессор и испаритель находятся в наружном блоке, а конденсатор и гидравлический модуль — внутри помещения. Между блоками циркулирует хладагент.
Преимущества:

• возможность установки при больших расстояниях между блоками;

• защита внутренних узлов от холода.

Области применения

Тепловые насосы воздух–вода применяются в самых разных системах жизнеобеспечения зданий:

1. Отопление помещений.
   Передача тепла воде, циркулирующей в радиаторах или системе тёплого пола.

2. Горячее водоснабжение.
   Нагрев воды в бойлерах и накопительных баках.

3. Охлаждение летом.
   Некоторые модели работают в реверсивном режиме, обеспечивая охлаждение помещений.

4. Подогрев бассейнов.
   Нагрев воды до комфортной температуры без перегрузки электрических сетей.

Технология воздух–вода особенно эффективна в домах с хорошо утеплёнными стенами и низкотемпературными системами отопления (например, водяные тёплые полы).

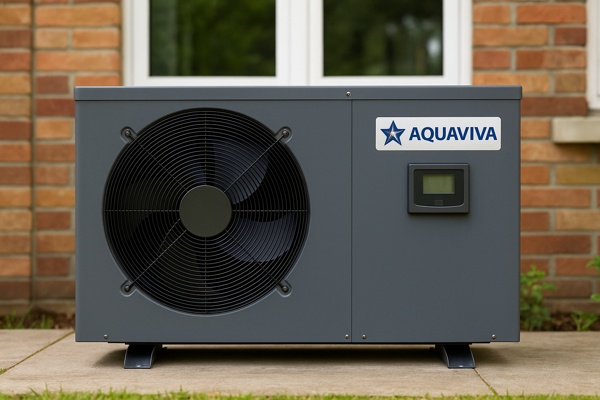

Электрические тепловые насосы Aquaviva

Тепловые насосы Aquaviva представляют собой новое поколение электрических систем воздух–вода, разработанных для бытового и коттеджного применения.

Основные особенности:

• использование инверторных компрессоров последнего поколения;

• низкий уровень шума при работе;

• устойчивость к низким температурам окружающей среды;

• интеллектуальная автоматика, регулирующая работу в зависимости от внешних условий;

• энергоэффективность класса A++;

• возможность интеграции с системами «умный дом».

Устройства этой линейки предназначены для эффективного и экологически чистого нагрева воды. Это делает их удобным решением для отопления частных домов, подогрева бассейнов и систем горячего водоснабжения.

Преимущества систем воздух–вода

1. Экономичность.
   Позволяют снизить расходы на отопление на 50–70 % по сравнению с традиционными электрокотлами.

2. Экологичность.
   Не производят вредных выбросов, работают исключительно на электричестве, используя возобновляемую энергию воздуха.

3. Универсальность.
   Подходят для обогрева, охлаждения и нагрева воды.

4. Автоматизация.
   Современные насосы оснащены контроллерами, которые автоматически регулируют мощность, режимы работы и температуру.

5. Долговечность.
   Срок службы компрессора и теплообменников при правильном обслуживании превышает 15 лет.

6. Совместимость с другими источниками энергии.
   Может использоваться совместно с солнечными панелями или газовыми котлами, образуя гибридную систему.

Монтаж и эксплуатация

Монтаж теплового насоса воздух–вода требует соблюдения ряда технических условий:

• установка внешнего блока на открытом воздухе с обеспечением свободного движения воздушных потоков;

• защита от осадков и прямых солнечных лучей;

• подключение к системе отопления и горячего водоснабжения через буферную ёмкость;

• наличие надёжного электропитания с заземлением.

Внутренний гидромодуль должен быть установлен в отапливаемом помещении и подключён к распределительной системе отопления.

Регулярное обслуживание включает:

• очистку испарителя от пыли и льда;

• проверку уровня хладагента;

• контроль параметров давления и температуры;

• профилактический осмотр электрических соединений.

Энергоэффективность в различных климатических условиях

Основной недостаток систем воздух–вода — снижение производительности при сильных морозах. Однако современные решения, такие как инверторное управление и технология «EVI» (Enhanced Vapor Injection), применяемые в моделях Aquaviva, позволяют компенсировать это снижение за счёт более эффективного использования компрессора.

В регионах с умеренным климатом тепловой насос может работать круглый год, обеспечивая отопление зимой и охлаждение летом.

Сравнение с другими типами тепловых насосов

Тип воздух–вода является наиболее доступным по стоимости и удобным для установки, особенно в частных домах и коттеджах.

Экологические преимущества

Использование тепловых насосов воздух–вода снижает потребление электроэнергии и выбросы углекислого газа.
В отличие от газовых или дизельных котлов, они не требуют топлива и не выделяют продуктов сгорания.

Кроме того, в современных моделях используются экологичные хладагенты (например, R32), обладающие низким потенциалом глобального потепления и безопасные для озонового слоя.

Экономическая эффективность

Несмотря на сравнительно высокую стоимость оборудования, окупаемость теплового насоса достигается за 4–6 лет благодаря низким эксплуатационным затратам.

Пример:
При замене электрического котла на тепловой насос с COP = 4 расходы на электроэнергию снижаются в 3–4 раза.

Кроме того, срок службы оборудования (до 20 лет) и минимальные расходы на обслуживание делают систему выгодным вложением в долгосрочной перспективе.

Современные тенденции и развитие технологий

Рынок тепловых насосов развивается в направлении:

• повышения эффективности при низких температурах;

• интеграции с солнечными панелями и системами накопления энергии;

• применения интеллектуальных алгоритмов управления;

• снижения уровня шума и вибраций;

• использования новых экологичных хладагентов.

Благодаря этим улучшениям тепловые насосы становятся не только частью отопительной системы, но и элементом «умного дома», обеспечивающим оптимизацию энергопотребления.

Заключение

Тепловые насосы воздух–вода — это технологичное, эффективное и экологически безопасное решение для отопления и горячего водоснабжения частных домов. Они используют возобновляемую энергию окружающего воздуха, обеспечивая при этом высокий уровень комфорта и существенную экономию энергии.

Современные электрические тепловые насосы Aquaviva демонстрируют возможности новой генерации оборудования — энергоэффективного, бесшумного и адаптированного для использования в российских климатических условиях.

Благодаря таким системам можно обеспечить стабильный и экономичный обогрев дома, снизить затраты на энергию и внести вклад в экологически устойчивое будущее.
